SHN-WGR

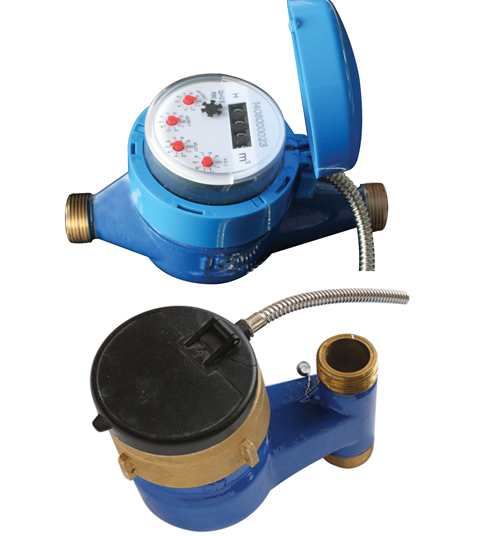

光電直讀遠傳干式水表（水平/立式）
光電直讀遠傳干式水表，是本公司研制的又一款光電直讀水表，其水表基表采用機械干式水表，利用光電直讀技術，將機械字輪示值轉換為數字信號，自動抄表系統直接獲取字輪數據；由于光電直讀模塊在機芯傳動的上部，不會和水接觸，故其防水密封性要比濕式水表低一些，工藝較簡單，易于實現直讀技術。本產品符合GB/T778.1~3-2007、CJ/T224-2012標準。
功能特點：
— 讀數精確：直透光電轉換，直接讀取窗口值，無需存儲數據，真正達到零誤差實時抄表。
— 支持多種接口：1、M-BUS型，兩線制，無極性。2、RS-485型，四線制，有極性。
— 網絡查詢：配合強大的抄表管理系統，用戶可通過互聯網、手機客戶端查詢用水信息。
— 計量準確：機芯采用特殊耐磨復合材料，不易磨損，結構穩定。
— 抗干擾性能高：抗人為、雷電、強磁波等多種干擾。
— 防倒流：支持對逆流的水量累加，并指示。
— 使用壽命長：表內無電源，直讀裝置僅在抄表瞬間加電工作。
— 抄表準確：抄表成功率為100%，可連續抄讀100萬次，零失誤。
— 高靈敏度：電子計數部分與機械傳動計數部分無接觸，不影響原有的計量靈敏度。
— 高可靠性：采用進口的光敏發光管，光源永不衰減，使用壽命達20年以上。
— 使用方便：表計地址可靈活設定，且具有唯一性。
— 超長傳輸距離：總線制傳輸，到采集器的傳輸距離可達1200米。
— 支持多種水價：可按階梯水價或多種水價進行計量收費管理。
— 干式水表機芯如采用耐高溫機芯可用于熱水計量使用，適合水溫0℃~95℃。
— 支持多協議：支持DL/T645、JC/T188或客戶自定義協議。
技術參數：
|
項目 |
技術指標 |
||
|
規格型號 |
SHN-15WGR |
SHN-20WGR |
SHN-25WGR |
|
公稱口徑 |
DN15 |
DN20 |
DN25 |
|
公稱流量Qn （m3/h） |
1.5 |
2.5 |
3.5 |
|
最大流量Qmax （m3/h） |
3 |
5 |
7 |
|
分界流量Qt （m3/h） |
0.12 |
0.2 |
0.28 |
|
最小流量Qmin （m3/h） |
0.03 |
0.05 |
0.07 |
|
聯接螺紋 |
G3/4B |
G1B |
G1- 1/4B |
|
外形尺寸（mm） |
165×85×110 |
195×85×110 |
225×85×110 |
|
使用環境 |
0℃ ~ 4℃(冷) 0℃ ~ 95℃（熱） |
||
|
標準 |
GJ/T133-2012 GB/778-2007 |
||
|
精度等級 |
2級 |
||
|
靜態功耗 |
無 |
||
|
電池壽命 |
>6年 |
||
|
斷電數據保存 |
>10年 |
||
|
工作電源 |
3.6V鋰電池 |
||
