多用戶電能表

概述：多用戶電能表是能同時計量多路用電負載的電能表，其采用大規模的集成電路，完成多路負載的用電負荷采集，通過顯示板循環或分屏顯示每一路的用電信息。多用戶電能表具有單體表所有的功能：計量準確、IC預付費、遠程預付費、遠程抄表、公寓用阻性負載智能識別、復費率、階梯電價、定時斷、送電等，還具有體積小、安裝方便、單三相任意組合、功能豐富、抄表及付費方式多樣化等優點。產品廣泛用在高校公寓、商場、寫字樓、廠礦企業及智能小區的住宅中。產品符合GB/T17215-2008、GB/T18460.3-2001國家標準。

分類：

工作原理：

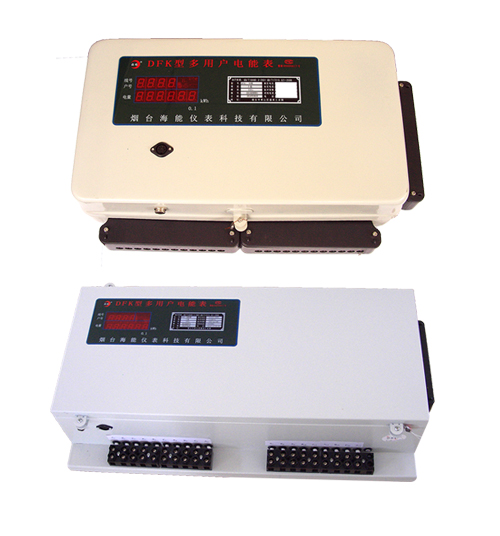

DFK-A型獨立計量模塊數字式多用戶電能表

本表是我公司研制開發的最新一代多用戶電能表，能計量單相48戶及三相16戶以下的用電信息，克服和解決了互感器循環采集模擬式多用戶電能表自身缺點，該表采用國家最新專利“獨立封裝的計量模塊”技術，每一戶有一個單獨的計量模塊,每個模塊有單獨計量芯片（ADE7755/BL0932）、處理器和儲存器，能獨立完成電能計量、儲存，把處理好的電能量的數字信號傳輸給顯示板集中顯示，每一個模塊就是一塊獨立的單體表。DFK-A型多用戶電能表就是把幾個或幾十個模塊組合在一起，用一個公共顯示屏集中循環顯示。計量模塊可單獨從電路中插拔，并可以單獨到計量部門進行校驗其精度，這一項技術的應用克服了多用戶電能表在結構上單戶不能單獨拆裝及校驗的致命缺點。戶與戶之間互不干擾，可在現場單獨加戶與維修，本款電能表得到了市場廣泛推廣及應用。產品符合GB/T17215-2008和GB/T18460.3-2001標準。

DFK-H型互感器循環采集模擬式多用戶電能表

該表利用進口專用計量微處理芯片和SMT表面焊接工藝，能計量單相39戶及三相13戶以下的用電信息，有電流互感器、電源板、主控板、顯示板組成。本表只有一個三相計量芯片，一個主控CPU處理器，一個通訊CPU處理器，每一戶一個電流互感器，每戶電流參數傳送給同一個計量芯片，計量芯片把每一戶處理好的模擬脈沖信號傳送給主控CPU，完成電能的計算，再由存儲器按戶儲存，顯示板循環顯示。此款多用戶電能表戶數越多，計量準確度會越差，原因是只有一個計量芯片，它循環采集電流互感器的電流樣，電流越大，戶數過多時，計量芯片會處理不過來，電流取樣值容易丟失，造成脈沖減少，電能表的準確度下降。其二此款表是互感器采樣方式，其檢驗要整體校準，由于互感器的參數大小不一樣，如改變某一個分戶互感器，整表需重新校驗，因此，本款表在現場無法進行精度校準，若要維修需整體返廠維修，因而影響了本款電能表的推廣及應用。

DFK-Z型與DFK-H型多用戶電能表性能比較：
